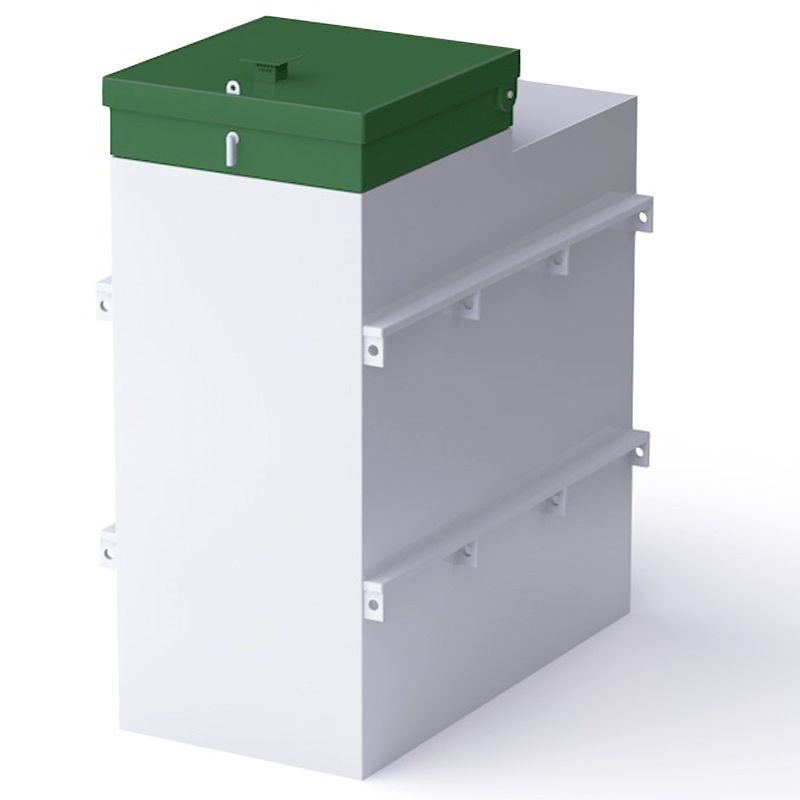

Юнилос Астра 10

Особенности

Юнилос Астра 10 — станция биологической очистки бытовых сточных вод, рассчитанная на обслуживание до десяти человек. Производительность составляет 2 м³/сутки, допустимый залповый сброс — 550 литров. Стандартное исполнение предусматривает самотечный отвод очищенной воды.

Модель подходит для частных домов с несколькими санузлами, кухней, постирочной и другой бытовой сантехникой. При соблюдении допустимой нагрузки к одной станции можно организовать поступление хозяйственно-бытовых стоков от нескольких строений, например основного дома, бани и гостевого дома.

В стандартном исполнении подводящую канализационную трубу подключают на глубине до 85 см. Для более глубокой прокладки предусмотрены варианты Миди и Лонг. Необходимое исполнение выбирают с учётом отметок выхода труб из зданий, расстояния до станции и рельефа участка.

Человек x10

Краны x5

Туалеты x4

Души/ванны x3

Одна станция для дома, бани и гостевого строения

Если на участке расположены несколько построек с водоснабжением, не всегда требуется устанавливать отдельную систему очистки для каждой из них. Бытовые стоки от основного дома, бани и гостевого строения при подходящих условиях можно объединить в общую канализационную сеть и направить в одну станцию Астра 10.

Схема показывает общий принцип объединения хозяйственно-бытовых стоков нескольких построек. Подключение возможно только при соответствии общей нагрузки характеристикам станции. Отведение воды из бассейнов, промывных вод фильтров и других нестандартных стоков требует отдельной оценки.

Комплектация

Стандартная комплектация включает:

• Корпус станции с интегрированной системой очистки.
• Компрессор с мембранными аэраторами.
• Эрлифты (главный насос, насос-циркулятор и насос-рециркулятор).
• Фильтр грубой очистки для задержки крупных фракций.
• Успокоитель и датчик уровня.
• Аварийная сигнализация (поплавковый датчик).

Комплект документов:

• Технический паспорт на станцию.
• Сертификат соответствия.
• Декларация ТР ТС.
• Гарантийный талон.
• Инструкция по монтажу и эксплуатации.

Автономная канализация поставляется в собранном виде, готовая к установке. Компрессорное оборудование упаковано отдельно в заводскую тару.

Варианты водоотведения

После биологической очистки вода из Астра 10 может отводиться самотёком или принудительно. Способ выпуска зависит от рельефа, уровня грунтовых вод, свойств грунта и расположения предусмотренной проектом точки водоотведения.

Самотечный отвод

В стандартном исполнении Астра 10 очищенная вода выходит из станции без дополнительного дренажного насоса. Такой вариант подходит для участков, где можно организовать естественное движение воды к принимающему сооружению.

Возможность применения фильтрующего колодца или другой системы водоотведения определяется водопроницаемостью грунта, уровнем грунтовых вод и условиями участка.

Принудительный отвод

Если принимающее сооружение расположено выше выходного патрубка станции или естественный выпуск затруднён, очищенную воду откачивают дренажным насосом по напорному трубопроводу.

Для таких условий предусмотрена Астра 10 Пр . Параметры насосного оборудования выбирают с учётом высоты подъёма, расстояния перекачивания и характеристик отводящей линии.

Внутреннее устройство

В корпусе расположены четыре рабочие камеры. Эрлифты перемещают воду и активный ил между отсеками станции.

Основные камеры:

А — приёмная камера.
Б — аэротенк.
В — вторичный отстойник.
Г — стабилизатор ила.

Элементы системы:

1 — главный насос.
2 — насос-циркулятор.
3 — насос-рециркулятор.
4 — жироуловитель.
5 — фильтр крупных фракций.
6 — аэрационный элемент.

Поступающие бытовые стоки сначала попадают в приёмную камеру, где усредняются и проходят предварительную обработку. Затем жидкость перемещается в аэротенк, где микроорганизмы активного ила перерабатывают органические загрязнения при подаче воздуха.

Во вторичном отстойнике вода отделяется от иловой массы. Избыточный ил поступает в стабилизатор, а работа эрлифтов и аэрационного оборудования обеспечивает необходимые процессы циркуляции между рабочими камерами.

Подробнее об устройстве и эксплуатации

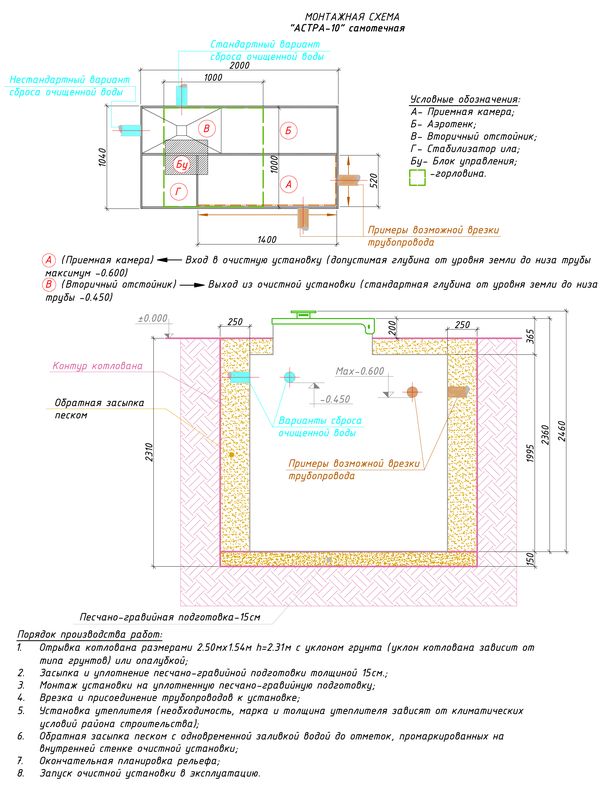

Монтаж септика

При установке Юнилос Астра 10 учитывают габариты и массу корпуса, характеристики грунта, глубину подводящей канализации и выбранный способ отвода очищенной воды. Если станция принимает стоки от нескольких зданий, дополнительно проектируют наружную сеть соединительных трубопроводов.

1. Подготовка котлована. Определяют место установки станции с учётом расположения построек, разрабатывают котлован и траншеи, подготавливают основание по монтажной документации.
2. Установка станции. Корпус размещают в котловане, выравнивают по уровню и контролируют положение крышки относительно поверхности участка.
3. Подключение коммуникаций. Прокладывают подводящую канализацию от зданий, выполняют необходимые соединения, организуют выпуск очищенной воды и электропитание. Для исполнения Пр подключают оборудование насосного водоотведения.
4. Обратная засыпка. Выполняют засыпку котлована согласно требованиям производителя, одновременно поддерживая необходимый уровень воды в рабочих камерах и контролируя положение корпуса.
5. Запуск и проверка. Проверяют компрессор, автоматику, циркуляцию стоков и отведение воды. При подключении нескольких зданий дополнительно проверяют работу каждой подводящей линии.

Подробнее об установке и стоимости работ

Перечень и периодичность работ, выполняемых при сервисном обслуживании септика

После проведения каждого обслуживания станции Астра 10 исполнителем работ должен заполняться соответствующий Акт о выполненных работах. Акты сервисного обслуживания являются документальным подтверждением соблюдения требований к эксплуатации.

Эксплуатация в холодное время года

Юнилос Астра 10 может использоваться круглый год при соблюдении требований производителя. При постоянном проживании в станцию регулярно поступают бытовые стоки, а компрессорное оборудование поддерживает аэрацию и процессы биологической очистки.

Работа в зимний период

Корпус станции изготовлен из полипропилена, а технологическая крышка имеет теплоизоляцию. Для нормальной работы необходимо обеспечить стабильное электропитание и защитить канализационные трубопроводы от промерзания.

Если к одной станции подключены несколько построек, особое внимание уделяют наружным линиям, особенно трубам от сезонно используемых зданий. При длительных морозах необходимость дополнительного утепления определяют по условиям монтажа.

Консервация при сезонном проживании

Если поступление сточных вод прекращается на длительный период, станцию необходимо подготовить к простою. Консервация включает обслуживание оборудования, удаление избыточного ила и подготовку рабочих камер согласно инструкции производителя.

При подключении дома, бани и гостевого строения важно учитывать режим использования каждого объекта. Если стоки продолжают поступать хотя бы из одного здания, порядок эксплуатации станции определяют исходя из фактической нагрузки, а не сезонности остальных построек.

Полностью откачивать воду из станции при консервации нельзя: это может привести к повреждению или смещению корпуса под воздействием грунтовых вод.

Подробнее о консервации станции на зиму

Сравнение с соседними моделями

Юнилос Астра 10 — наиболее производительная станция в группе Астра 6–10. Она рассчитана на обслуживание до десяти человек и отличается от предыдущих моделей большей суточной производительностью и допустимым залповым сбросом.

По сравнению с Астра 9, станция Астра 10 имеет производительность на 0,2 м³/сутки больше, а допустимый залповый сброс увеличен с 450 до 550 литров. Это может быть важно, если несколько сантехнических приборов используются одновременно или требуется подключить дополнительные бытовые помещения.

При объединении канализации жилого дома, бани и гостевого строения учитывают общее количество пользователей, суммарный суточный расход и возможные совпадающие сливы. Возможность подключения нескольких зданий не является преимуществом исключительно Астра 10: выбор модели зависит от фактической нагрузки всей системы.

Если расчётная нагрузка превышает возможности Астра 10, необходимо рассмотреть станции большей производительности, например Астра 15 , либо пересмотреть схему организации канализации.

Устройство и принцип работы Астра 10

1. Приемная камера

   В станции Юнилос Астра сточные воды первоначально поступают в первый отсек, где крупные фракции задерживаются фильтрующим элементом. Аэрационная система обеспечивает интенсивное перемешивание вновь поступающей жидкости с содержимым камеры, что гарантирует однородность состава и стабильность температурного режима. Это позволяет поддерживать эффективность очистки даже при неравномерном поступлении стоков.

2. Аэротенк

   Основной этап очистки происходит именно здесь. Специальные бактериальные культуры расщепляют сложные органические соединения, параллельно происходит процесс окисления аммиака (нитрификация). Воздух подается через высокоэффективные мембранные аэраторы, создавая оптимальную среду для жизнедеятельности микроорганизмов.

3. Вторичный отстойник

   В эту камеру поступает смесь очищенной воды и активного ила. Анаэробные процессы завершают очистку, после чего ил оседает, а осветленная вода направляется на выход из системы. Конструкция отстойника обеспечивает эффективное разделение фаз.

4. Стабилизатор ила

   В данном отсеке аккумулируется отработанный ил. Специальный эрлифтный механизм периодически удаляет избыточные массы, при этом часть активного ила возвращается в начало технологического цикла для поддержания непрерывного процесса очистки.
